Aufmaß am Plan
PDF-Plan hochladen, kalibrieren, messen - die Mengen landen direkt im Mengenblatt.
Statt auf Papier zu rechnen, messen Sie direkt im Plan. Jede Messung wird zu einem nachvollziehbaren Rechenansatz - Ihr Prüfer sieht genau, wo die Zahl herkommt.
Kalibrieren Sie an einer bekannten Strecke im Plan - danach stimmt jede Messung.
- Plan als PDF hochladen, Seite auswählen, fertig. Mehrseitige Pläne sind kein Problem.

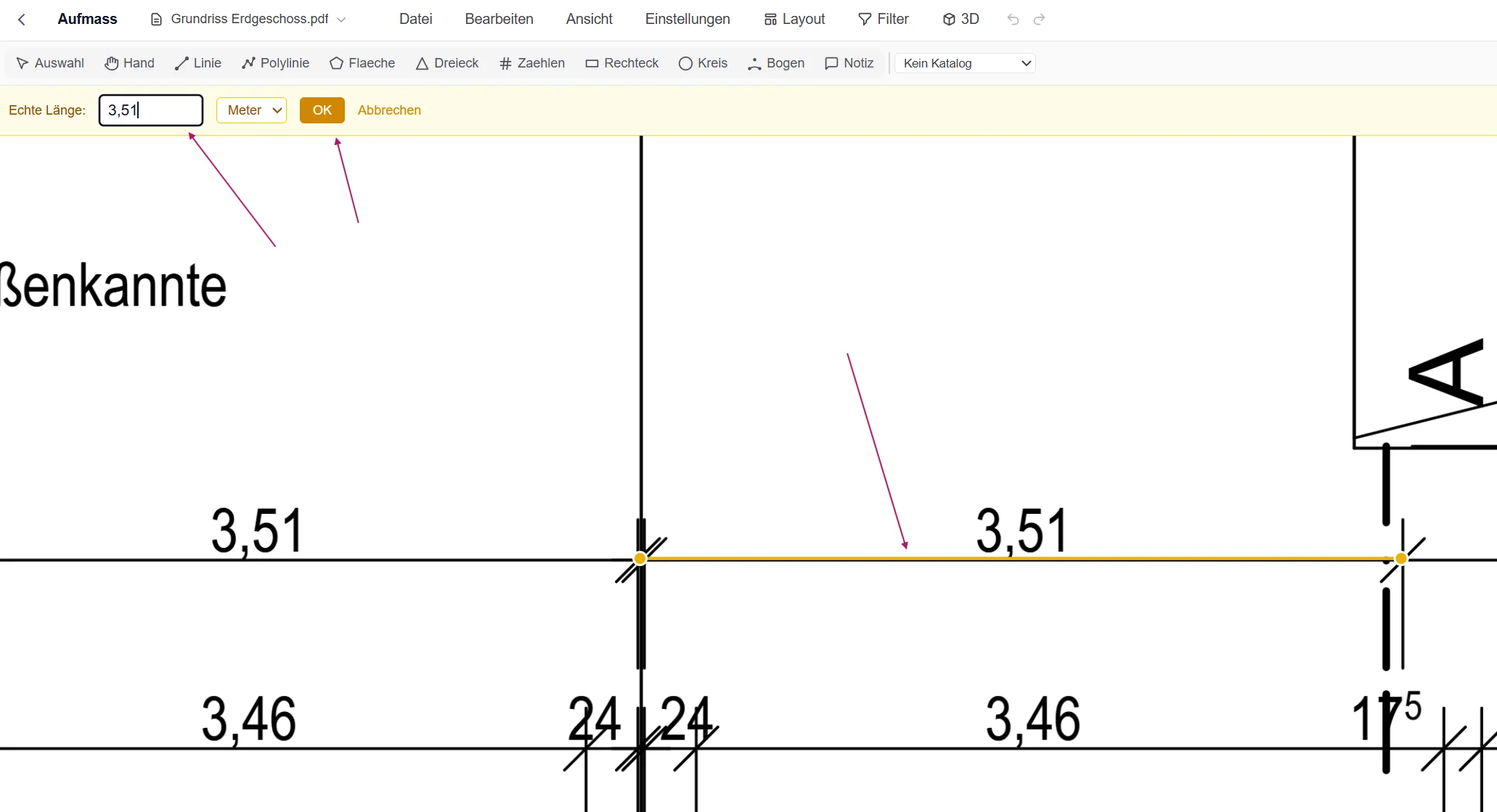

- Zum Kalibrieren ziehen Sie eine Linie über eine bekannte Länge und tragen den echten Wert ein. Ab da rechnet BauGrid maßstabsgetreu.

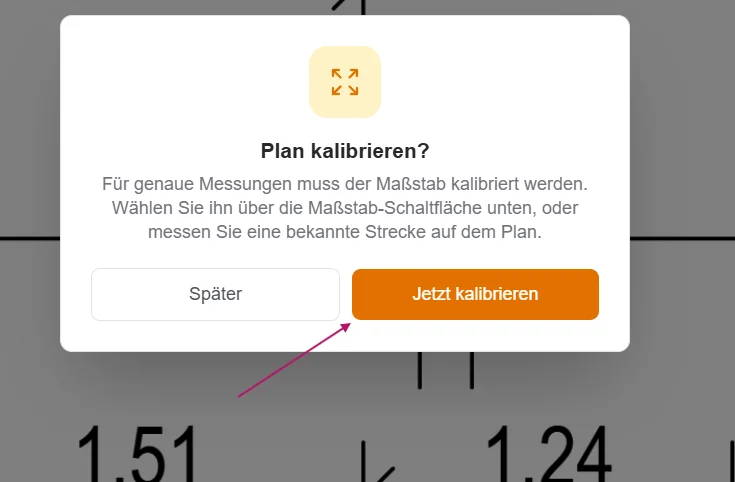

- BauGrid erinnert Sie von selbst daran: Bevor Sie messen, fragt ein Hinweis, ob Sie den Maßstab jetzt kalibrieren möchten. So misst niemand versehentlich auf einem unkalibrierten Plan.
Screenshots (2)- zum Vergrössern anklicken
Jede Messung bleibt am Plan sichtbar - Sie können sie jederzeit nachvollziehen und korrigieren.
- Zur Wahl stehen Linie, Polylinie, Fläche, Dreieck, Rechteck, Kreis und Bogen - dazu das Zählen für Stückzahlen und Notizen direkt im Plan.
- Mit Höhe wird aus der Fläche ein Volumen. Abzugsflächen ziehen Sie einfach ab.
- Die Messung bekommt ihre LV-Position zugewiesen und wandert als Rechenansatz ins Mengenblatt.
- Fotos und Anlagen können Sie direkt an die Messung hängen - der Nachweis bleibt beisammen.
- Rechts wählen Sie die LV-Position, für die Sie messen. BauGrid zeigt dazu Einheit, Einheitspreis und LV-Menge - und unten mit, wie weit Sie schon sind: Summe und Differenz zur LV-Menge.
- Unter dem Plan läuft das Mengenblatt mit. Jede Messung schreibt sich sofort als Rechenansatz hinein, die einzelnen Seiten als Hilfswerte darunter.
- Fehlt für ein Volumen die Höhe, sagt BauGrid das direkt an der Messung - kein stiller Rechenfehler.
- Für sauberes Arbeiten: Fang für exakte Punkte, H/V für waagerecht und senkrecht, Tastenkürzel für jedes Werkzeug. Klick setzt einen Punkt, Doppelklick beendet, Rechtsklick nimmt zurück.
Screenshot- zum Vergrössern anklicken
Was im Plan flach aussieht, sehen Sie hier als Körper - Fehler fallen sofort auf.
- Ein Klick auf 3D, und aus Ihren Messungen wird ein Modell: Bodenplatte, Wände und Bauteile stehen räumlich über dem Plan.
- Umschalten zwischen Brutto und Netto, Schalung und Boden ein- oder ausblenden - so sehen Sie auch die Schalflächen, die im Grundriss niemand erkennt.
- Mit der Maus drehen, mit dem Rad zoomen, dazu die festen Ansichten 3D, Top und Front.
- Vergessene Höhen oder doppelt gemessene Flächen sieht man in 3D in Sekunden - lange bevor der Prüfer sie findet.
Screenshot- zum Vergrössern anklicken
